Nikon D7200 Kızılötesi Çevirme Rehberi

Bu yazımda sizlere Nikon D7200 model fotoğraf makinesinin nasıl Kızılötesi Fotoğraf çekimi için çevrileceğini anlatacağım. Öncelikle bir fotoğraf makinesini neden sadece kızılötesi fotoğraf çekimi için çevirdiğimizi hatırlayalım:

1- Uzun pozlama nedeniyle tripod kullanımının şart olması, pratik olmaması ve kızılötesi portre fotoğrafçılığının mümkün olmaması.
2- Fotoğraf makinemizin odaklama mekanizmasının görünür ışık yardımıyla çalışmasından dolayı kızılötesi fotoğraf çekerken odaklamanın zor olması. (Kızılötesi filtre takılıyken odaklama yapabilmeniz için filtreyi söküp çıkarmanız gerekir.)

Kızılötesi için özel olarak çevrilmemiş makinelerin dezavantajlarına Kızılötesi Fotoğraf Çekim Teknikleri isimli yazımda daha ayrıntılı olarak değinmiştim.

Çevirme işlemi esnasında kullandığım araç ve gereçleri merak ediyorsanız buraya tıklayarak inceleyebilirsiniz.

Uyarı: Bu eğitim deneyimli profesyoneller için tasarlanmıştır ve sadece bilgilendirme amaçlıdır. Fotoğraf makinenize yapılan değişiklik, üreticinizin garantisini geçersiz kılar. Eğer dönüştürme işlemini gerçekleştirmeye karar verirseniz fotoğraf makinenizi bozabilir, flaş kapasitöründe depolanmış yüksek voltajdan dolayı zarar görebilir veya ölebilirsiniz. Bu işlemi yapmak kendi sorumluluğunuzdadır. Fotoğraf makinesinin hasar görmesinden veya maruz kalabileceğiniz herhangi bir zarardan veya başka sonuçtan sorumlu değilim.

Odaklama Uyarısı: Sensör üzerindeki kızılötesi engelleyici filtreyi çıkarmak orijinal fabrika kalibrasyonunu bozabilir ve kameranız daha sonra düzgün odaklamayı tamamen başaramayabilir. Ayrıca hangi model olursa olsun mutlaka fleks kablo söküp takma işlemleri olduğu için bu kablolar kolaylıkla zarar görebilirler. Bu gibi durumlarda size yardımcı olamayacağımı baştan belirtmek isterim.

Bir başka husus ise sensöre toz kaçma riskidir. Dönüştürme sürecinde eğer doğru ekipmana sahip değilseniz sensördeki tozu gidermek işin en zor kısmıdır. Bunu kendiniz yapmaya çalışmak yerine, dönüşüm için fotoğraf makinenizi bana göndermenizi veya çevrilmiş bir makine siparişi için iletişime geçmenizi öneririm.

Başlıyoruz

Sökülen vidaları tekrar nereye takacağımızı bilmemiz açısından söküme başlamadan önce vidaları söktüğünüz zaman gruplayarak koyunuz. Bunun için mıknatıslı mat kullanabilirsiniz. Özellikle çevirme işlemine başlamadan önce, batarya ve hafıza kartını çıkarmayı ve eğer makinenizde sensör toz giderme özelliği varsa mutlaka açılışta/kapanışta devre dışı bırakınız.

Nikon D7200:

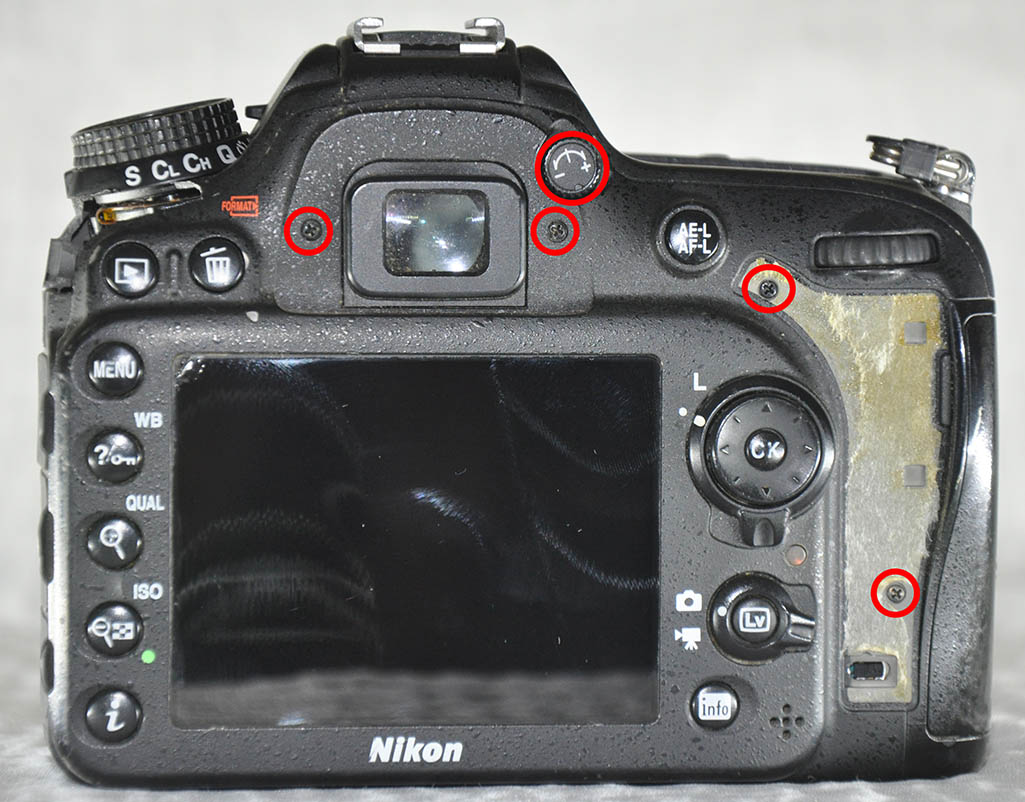

Vizör lastiğini kaldırıp işaretli 2 adet vidayı, Lastik altında gizlenmiş 2 adet vidayı söküyoruz. Ayrıca Diyoptri ayarı için dönen düğmenin ortasındaki ince yön belirten tabakayı cımbız yardımıyla kaldırıyoruz ve altındaki vidayı da söküyoruz:

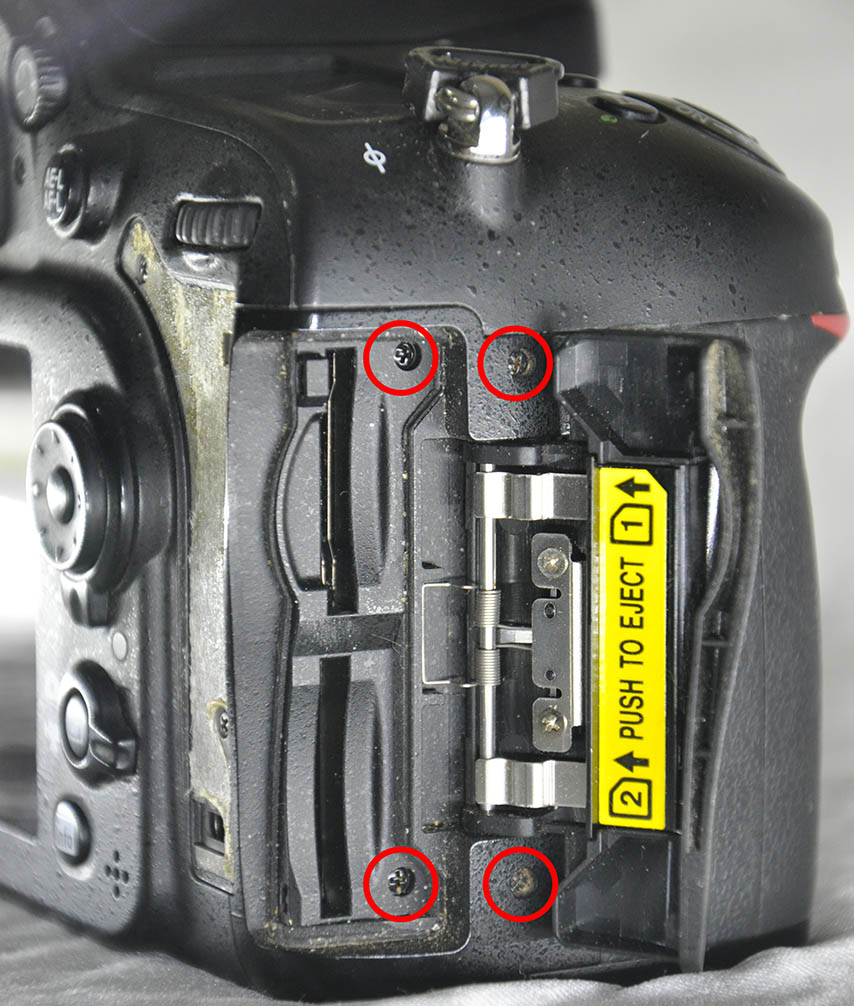

Sd kart slotu kapağını açıp işaretli 4 adet vidayı söküyoruz:

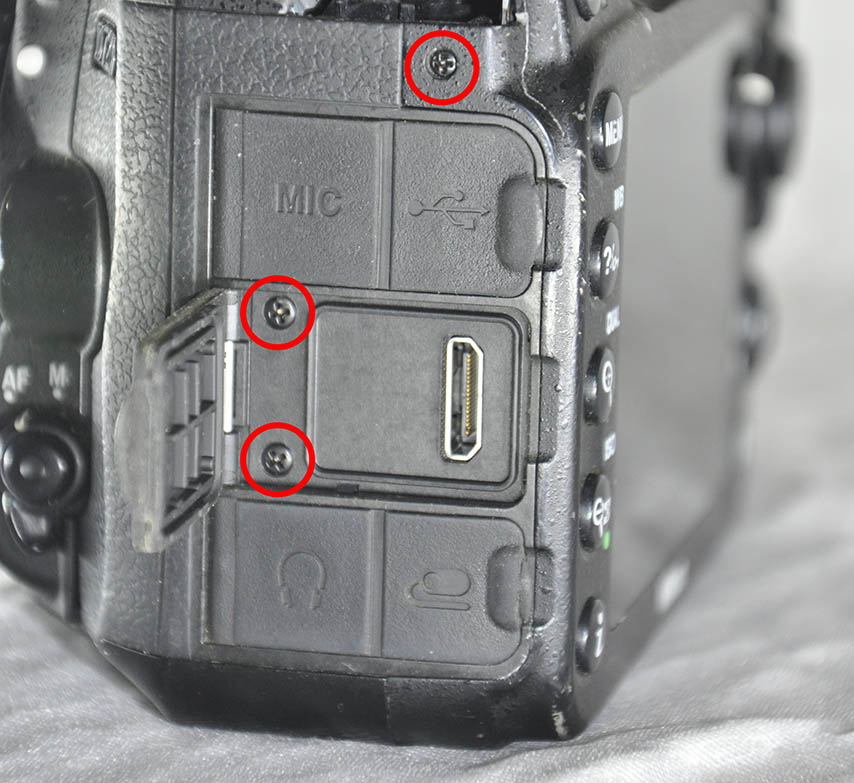

Hdmi bağlantı cephesindeki işaretli 3 adet vidayı söküyoruz:

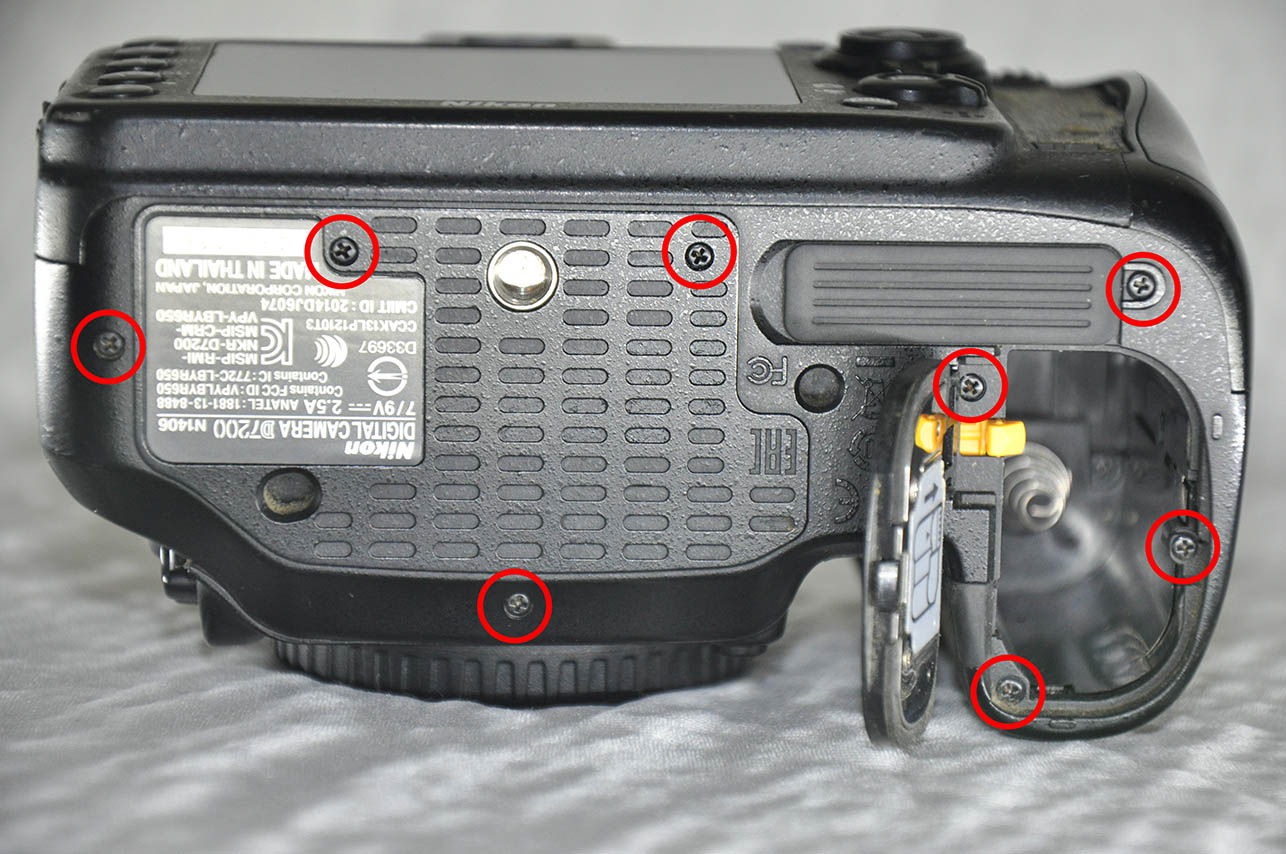

Makinenin tabanındaki işaretlemiş olduğum 8 adet vidayı söküyoruz:

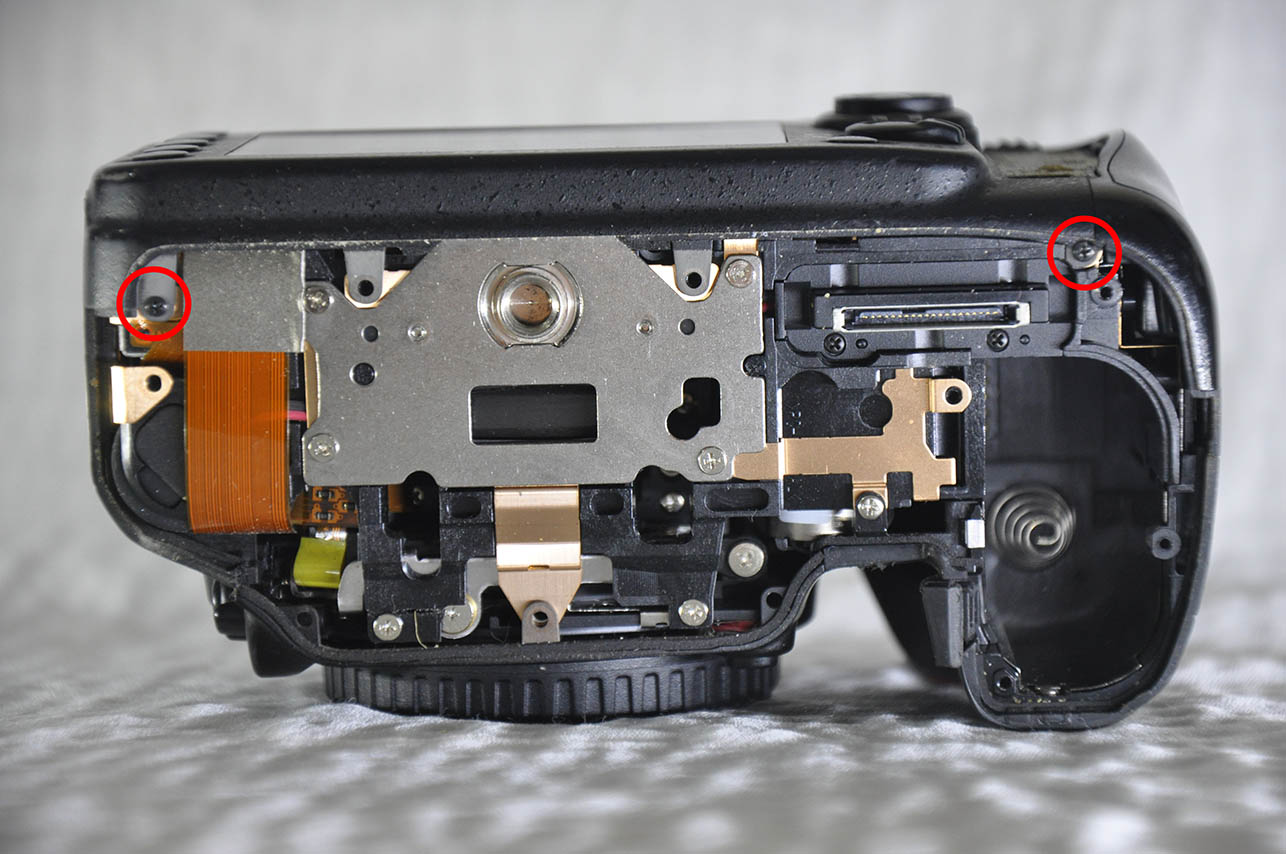

Taban kapağını nazikçe çıkartıyoruz ve taban kısmındaki işaretli 2 adet vidayı söküyoruz:

Hafıza kartı bloğunu gövdeden ayırıyoruz:

Lcd ekranın olduğu bloğu nazikçe kaldırıp işaretli 1 adet fleksi kabloyu pcb den söküyoruz ve bloğu gövdeden tamamen ayırıyoruz:

İşaretli 7 adet fleksi kabloyu çıkartıyoruz ve 7 adet vidayı söküyoruz ve pcb yi nazikçe gövdeden ayırıyoruz:

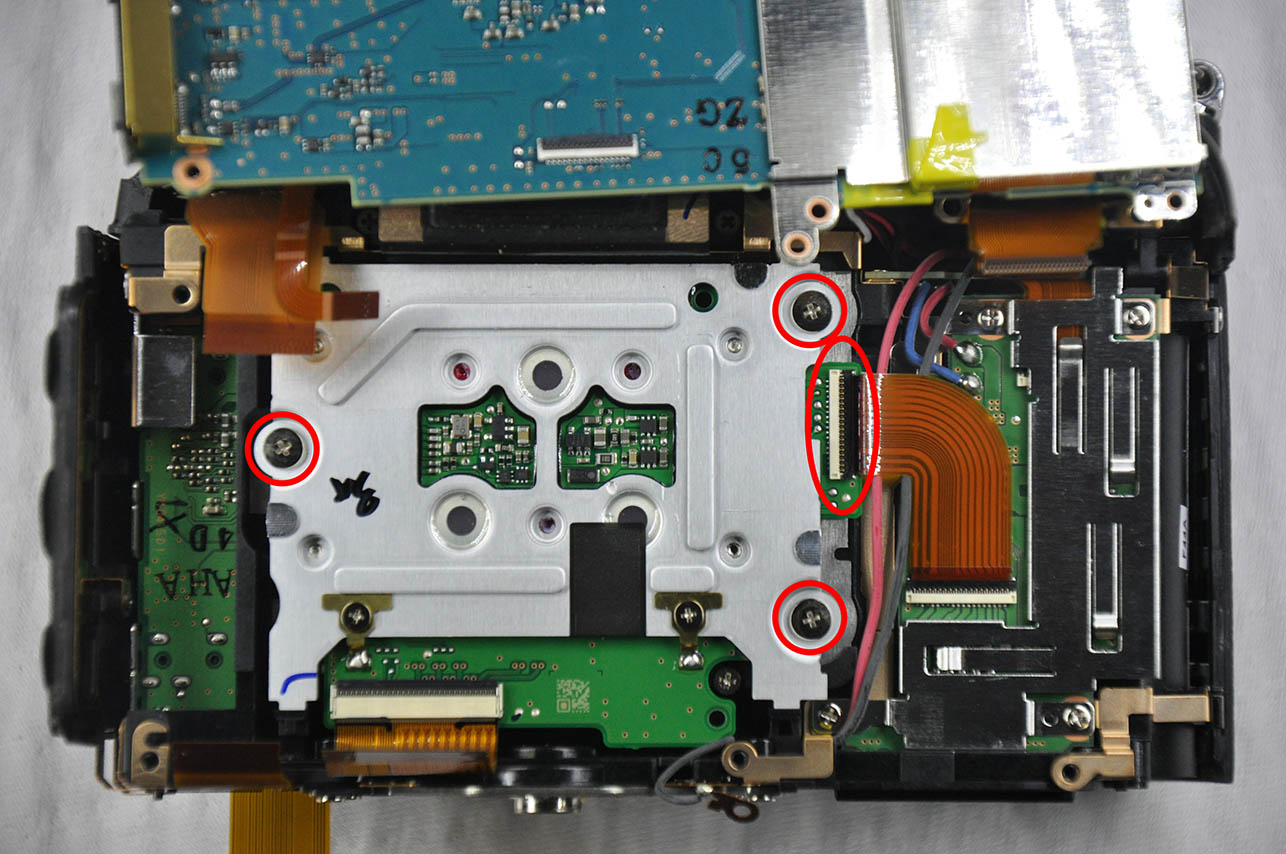

L şeklindeki fleksi kabloyu işareti yerden olmak üzere ve sensör bloğunu tutan işaretli 3 adet vidayı söküyoruz:

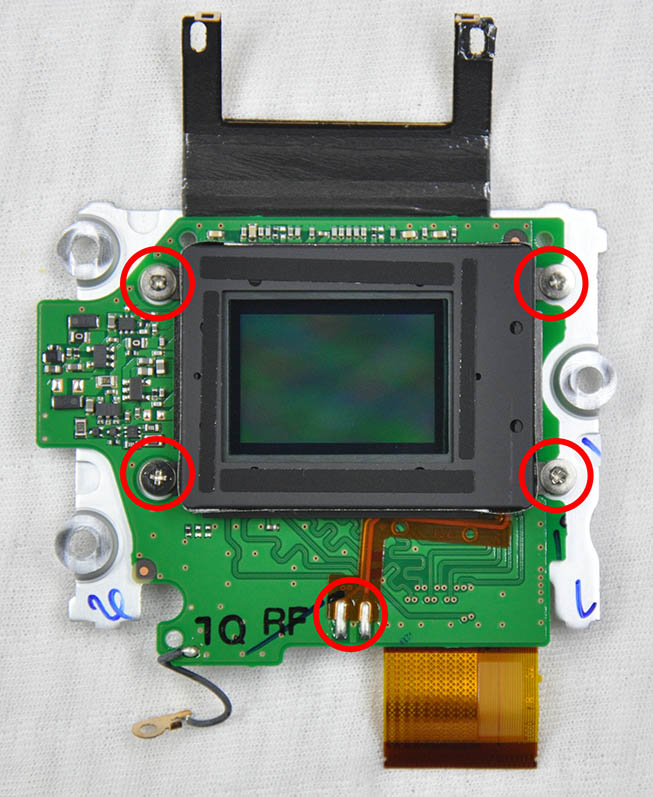

Sensör çerçevesini tutan işaretli 4 adet vidayı ve toz giderme filtresinin pcb’ye olan bağlantısını havya yardımıyla lehimlerinden söküyoruz. Doğal olarak makinemiz otomatik toz giderme (dust reduction) özelliğini yitirmiş oluyor. Makineyi çevirmeden önce eğer varsa makine ayarlarından açılış ve kapanışta sensör temizleme özelliğini kapatarak makinenin vermesi mümkün hatalarını bertaraf ediyoruz. Daha sonra ise çerçeveyi sensör bloğundan ayırıyoruz:

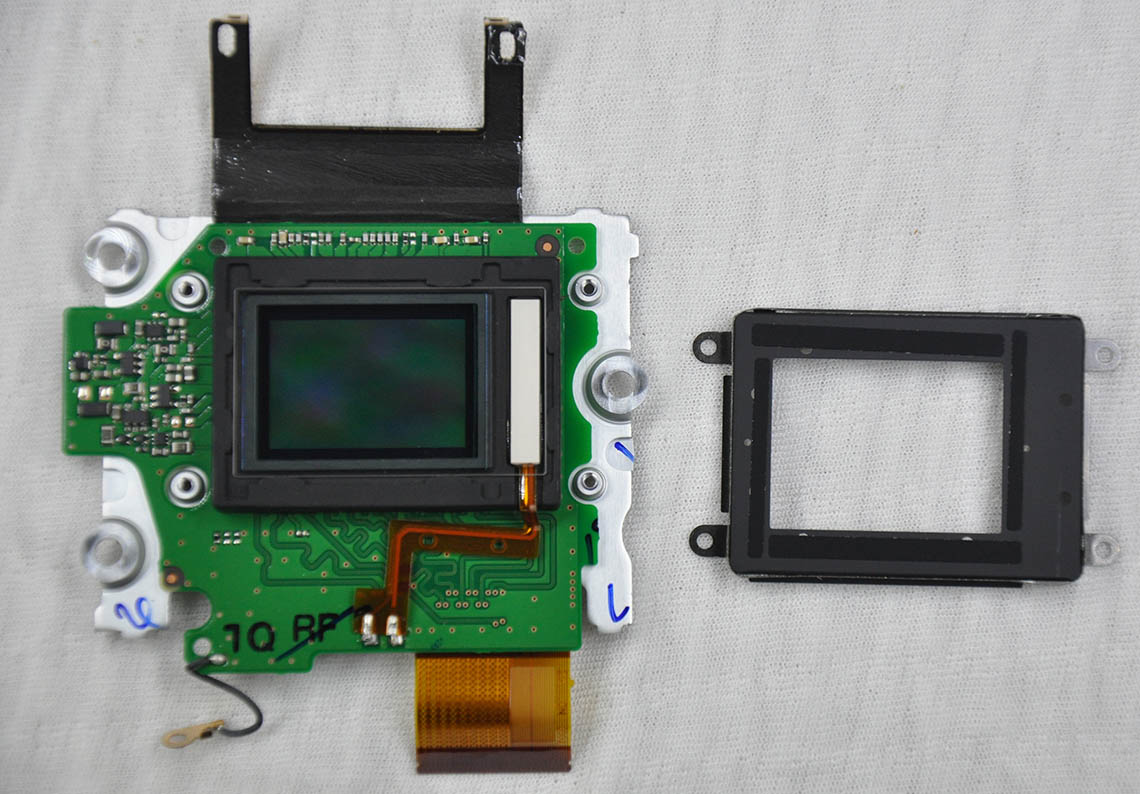

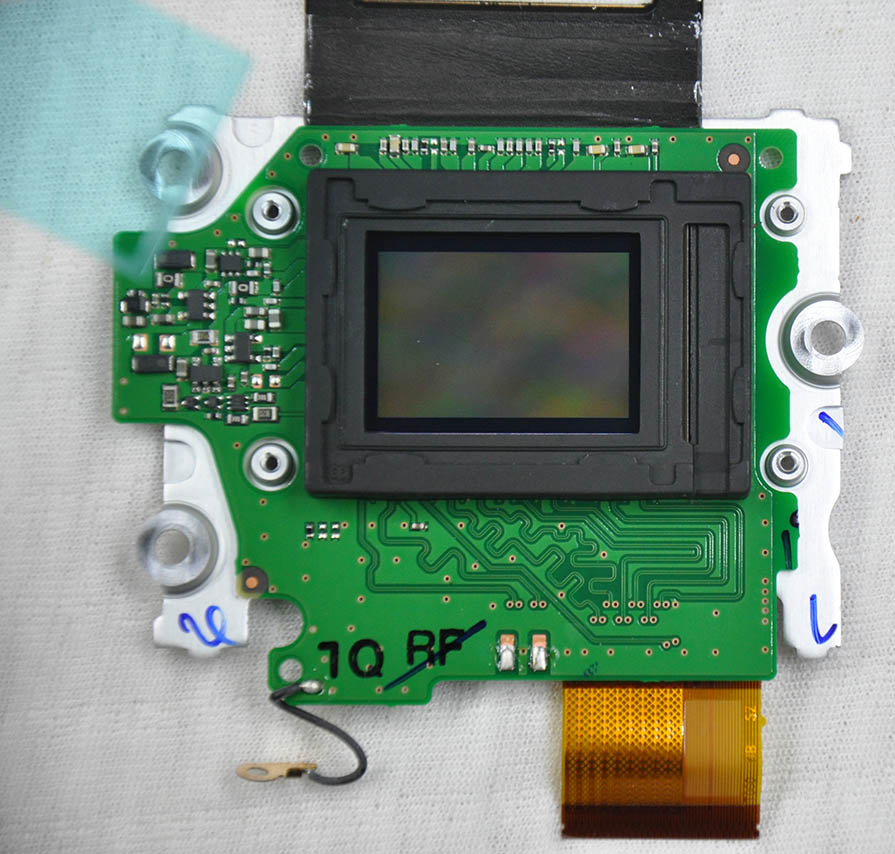

Sensör çerçevesinin çıkarılmış hali:

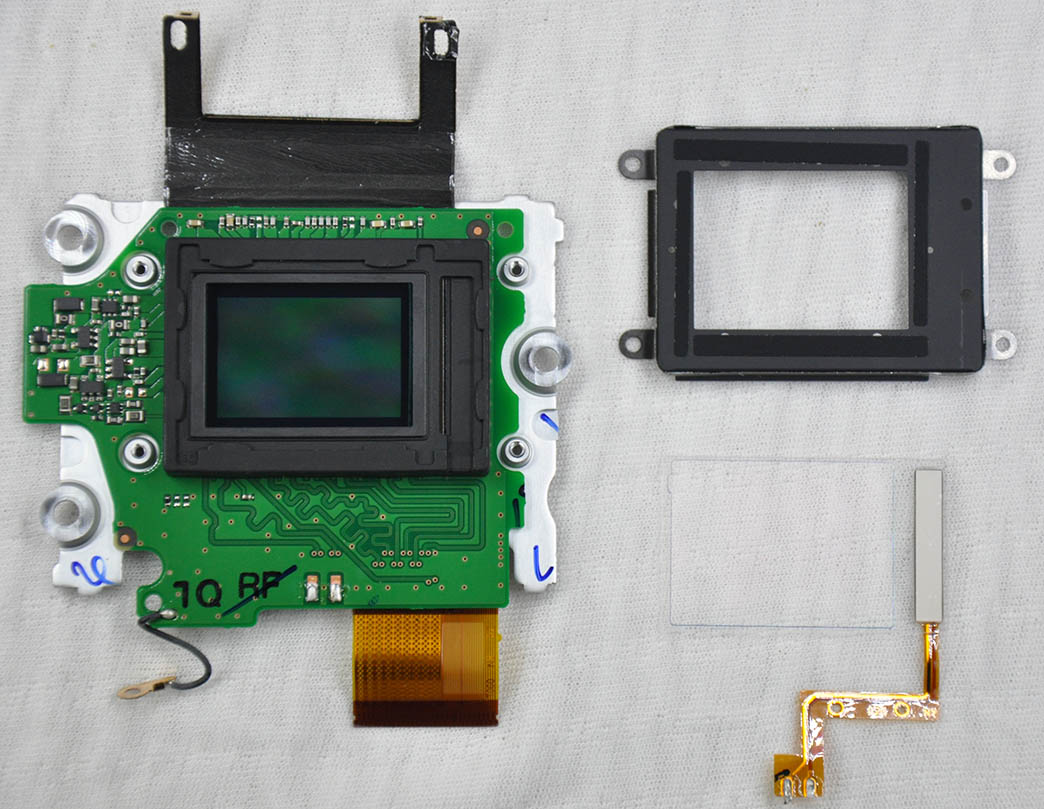

Toz giderme filtresini kaldırıyoruz:

Low-Pass filtreyi söküyoruz ve yerine kızılötesi filtreyi montajlıyoruz:

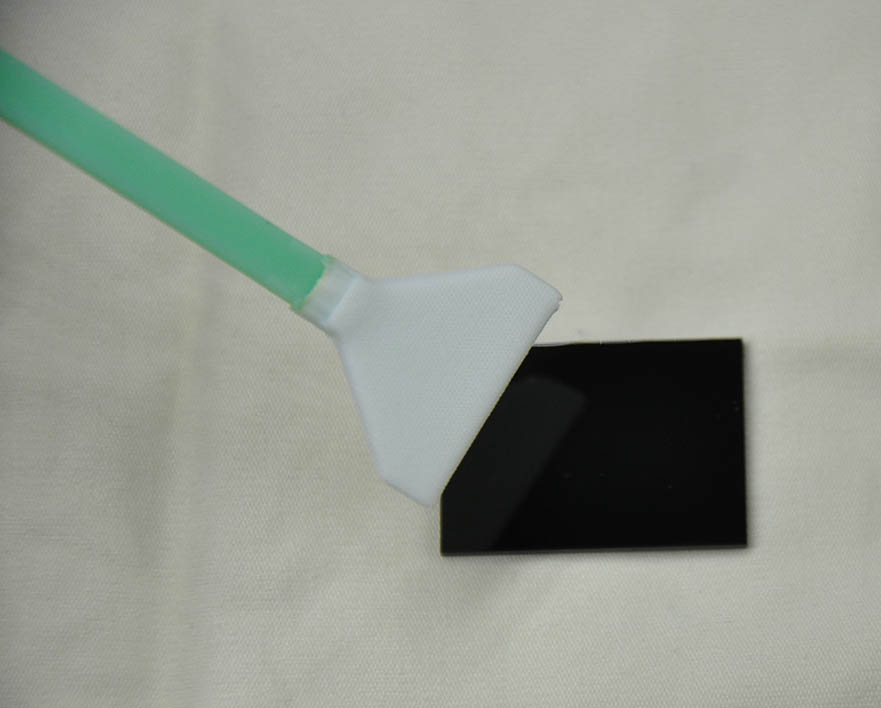

Öncelikle takacağımız kızılötesi filtrenin sensöre bakacak kısmını sensör temizleme spatulası ve sensör temizleme sıvısı ile iyice temizliyoruz.

Kızılötesi filtreyi montajlıyoruz.

Low-pass filtrenin kızılötesi filtre ile değiştirilmiş hali. Taktığımız filtrenin perdeye bakan kısmını da temizliyoruz. Ve fotoğraf makinemizi geri montajlıyoruz.

Sırada ise kızılötesi fotoğraf makinemizin doğru odaklama yapabilmesi için odaklama ayarı yapılması gerekir. Bu ayarın nasıl yapılabileceğini Kızılötesi Çevrilmiş Fotoğraf Makinelerinde Odaklama Kalibrasyonu isimli sayfada anlatılan şekilde yapabilirsiniz.
