Nikon D40 Kızılötesi Çevirme Rehberi

Bu yazımda sizlere Nikon D40 model fotoğraf makinesinin nasıl Kızılötesi Fotoğraf çekimi için çevrileceğini anlatacağım. Öncelikle bir fotoğraf makinesini neden sadece kızılötesi fotoğraf çekimi için çevirdiğimizi hatırlayalım:

1- Uzun pozlama nedeniyle tripod kullanımının şart olması, pratik olmaması ve kızılötesi portre fotoğrafçılığının mümkün olmaması.
2- Fotoğraf makinemizin odaklama mekanizmasının görünür ışık yardımıyla çalışmasından dolayı kızılötesi fotoğraf çekerken odaklamanın zor olması. (Kızılötesi filtre takılıyken odaklama yapabilmeniz için filtreyi söküp çıkarmanız gerekir.)

Kızılötesi için özel olarak çevrilmemiş makinelerin dezavantajlarına Kızılötesi Fotoğraf Çekim Teknikleri isimli yazımda daha ayrıntılı olarak değinmiştim.

Çevirme işlemi esnasında kullandığım araç ve gereçleri merak ediyorsanız buraya tıklayarak inceleyebilirsiniz.

Uyarı: Bu eğitim deneyimli profesyoneller için tasarlanmıştır ve sadece bilgilendirme amaçlıdır. Fotoğraf makinenize yapılan değişiklik, üreticinizin garantisini geçersiz kılar. Eğer dönüştürme işlemini gerçekleştirmeye karar verirseniz fotoğraf makinenizi bozabilir, flaş kapasitöründe depolanmış yüksek voltajdan dolayı zarar görebilir veya ölebilirsiniz. Bu işlemi yapmak kendi sorumluluğunuzdadır. Fotoğraf makinesinin hasar görmesinden veya maruz kalabileceğiniz herhangi bir zarardan veya başka sonuçtan sorumlu değilim.

Odaklama Uyarısı: Sensör üzerindeki kızılötesi engelleyici filtreyi çıkarmak orijinal fabrika kalibrasyonunu bozabilir ve kameranız daha sonra düzgün odaklamayı tamamen başaramayabilir. Ayrıca hangi model olursa olsun mutlaka fleks kablo söküp takma işlemleri olduğu için bu kablolar kolaylıkla zarar görebilirler. Bu gibi durumlarda size yardımcı olamayacağımı baştan belirtmek isterim.

Bir başka husus ise sensöre toz kaçma riskidir. Dönüştürme sürecinde eğer doğru ekipmana sahip değilseniz sensördeki tozu gidermek işin en zor kısmıdır. Bunu kendiniz yapmaya çalışmak yerine, dönüşüm için fotoğraf makinenizi bana göndermenizi veya çevrilmiş bir makine siparişi için iletişime geçmenizi öneririm.

Başlıyoruz

Sökülen vidaları tekrar nereye takacağımızı bilmemiz açısından söküme başlamadan önce vidaları söktüğünüz zaman gruplayarak koyunuz. Bunun için mıknatıslı mat kullanabilirsiniz. Özellikle çevirme işlemine başlamadan önce, batarya ve hafıza kartını çıkarmayı ve eğer makinenizde sensör toz giderme özelliği varsa mutlaka açılışta/kapanışta devre dışı bırakınız.

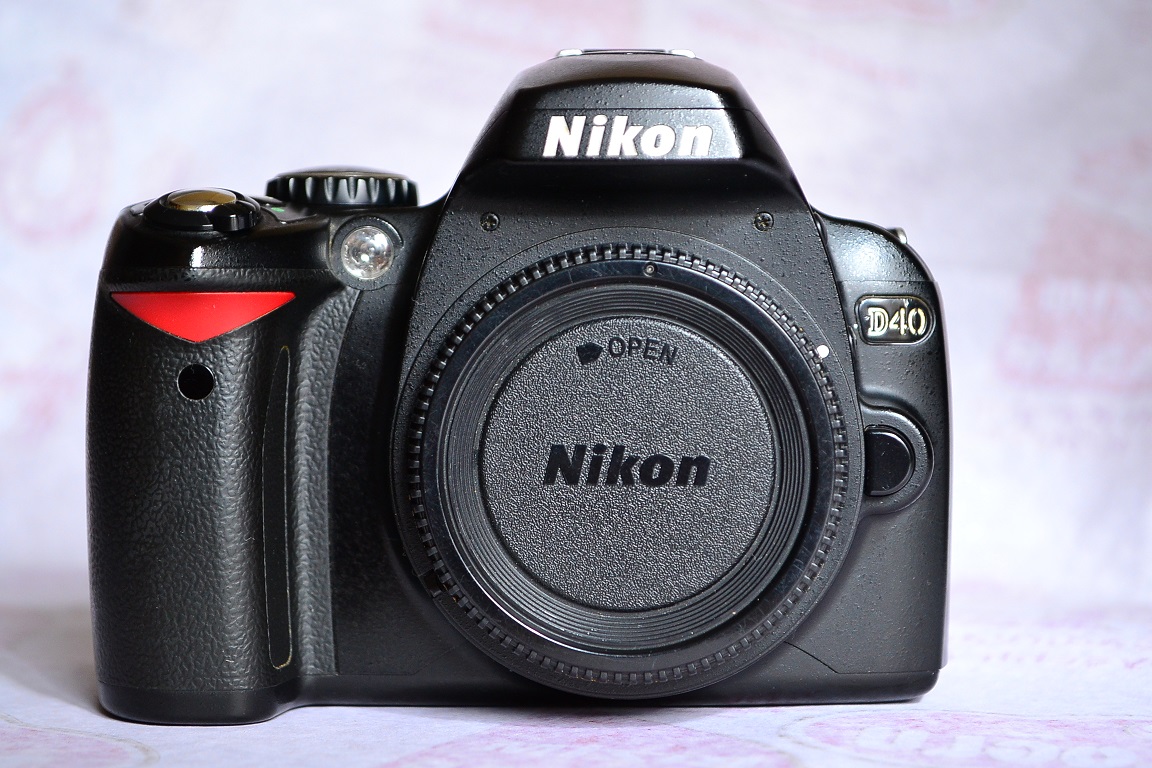

Nikon D40:

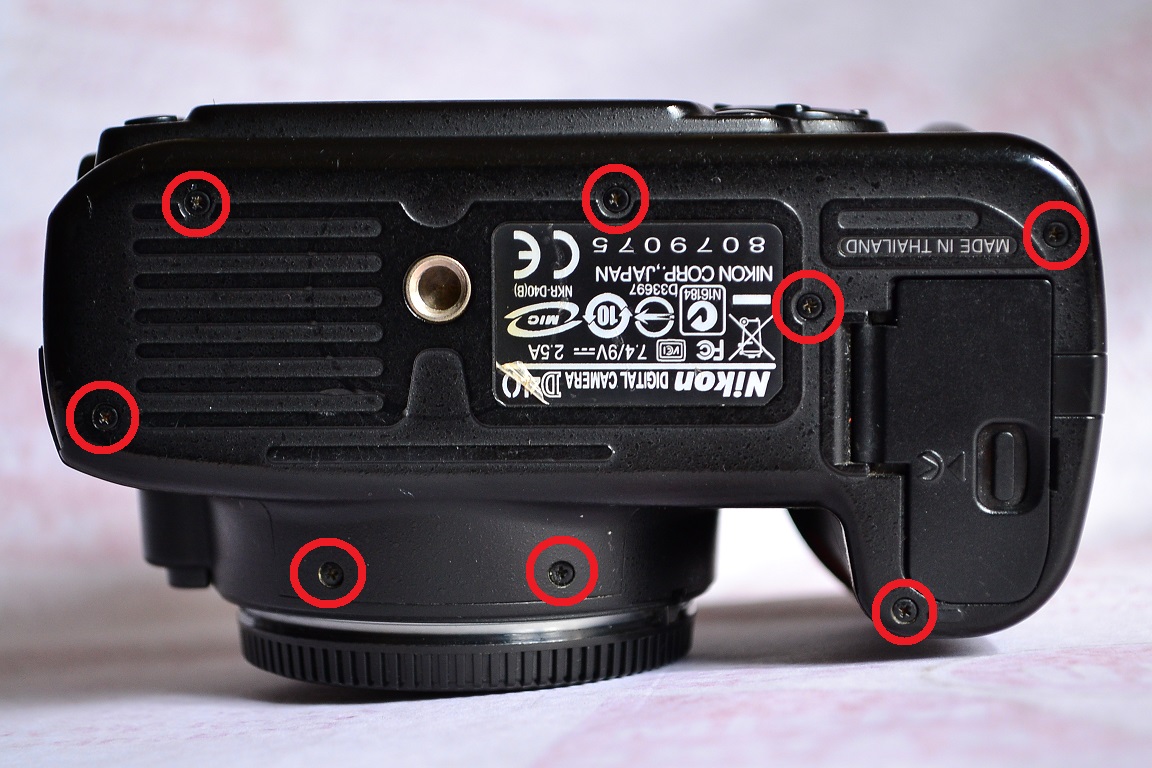

Makinenin tabanındaki işaretlemiş olduğum 8 adet vidayı söküyoruz.

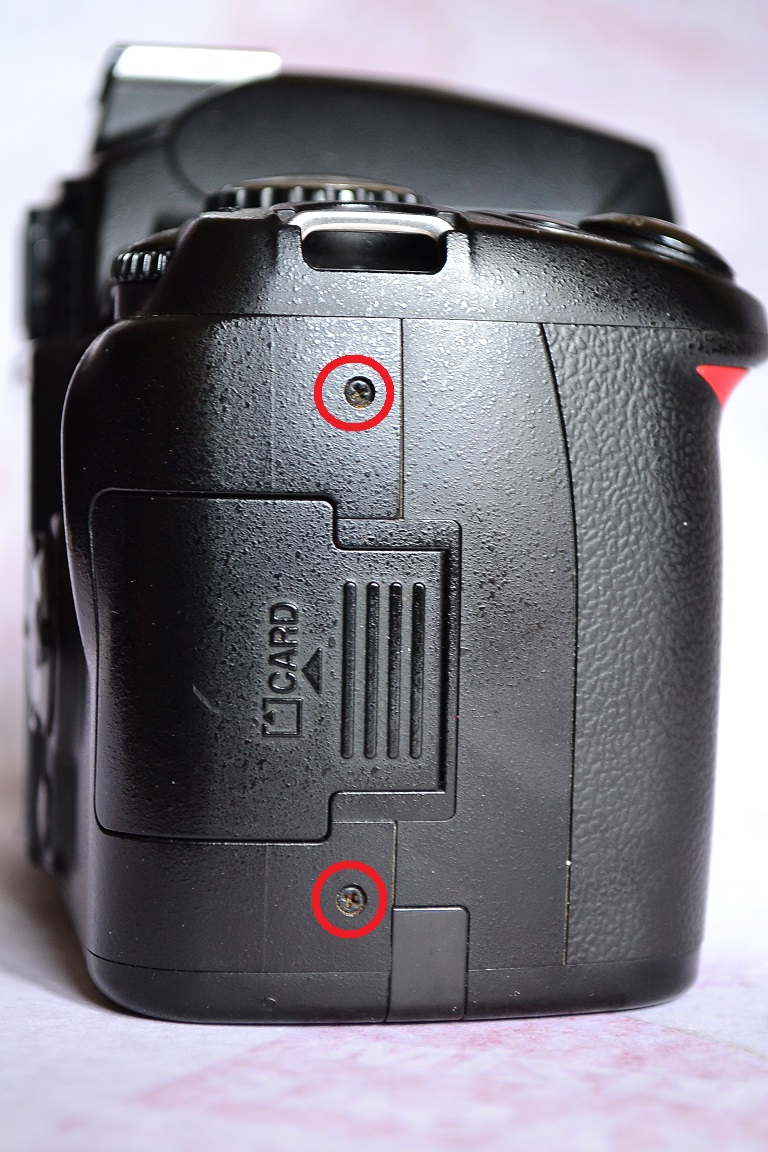

Sd kart slotu tarafındaki işaretli 2 adet vidayı söküyoruz.

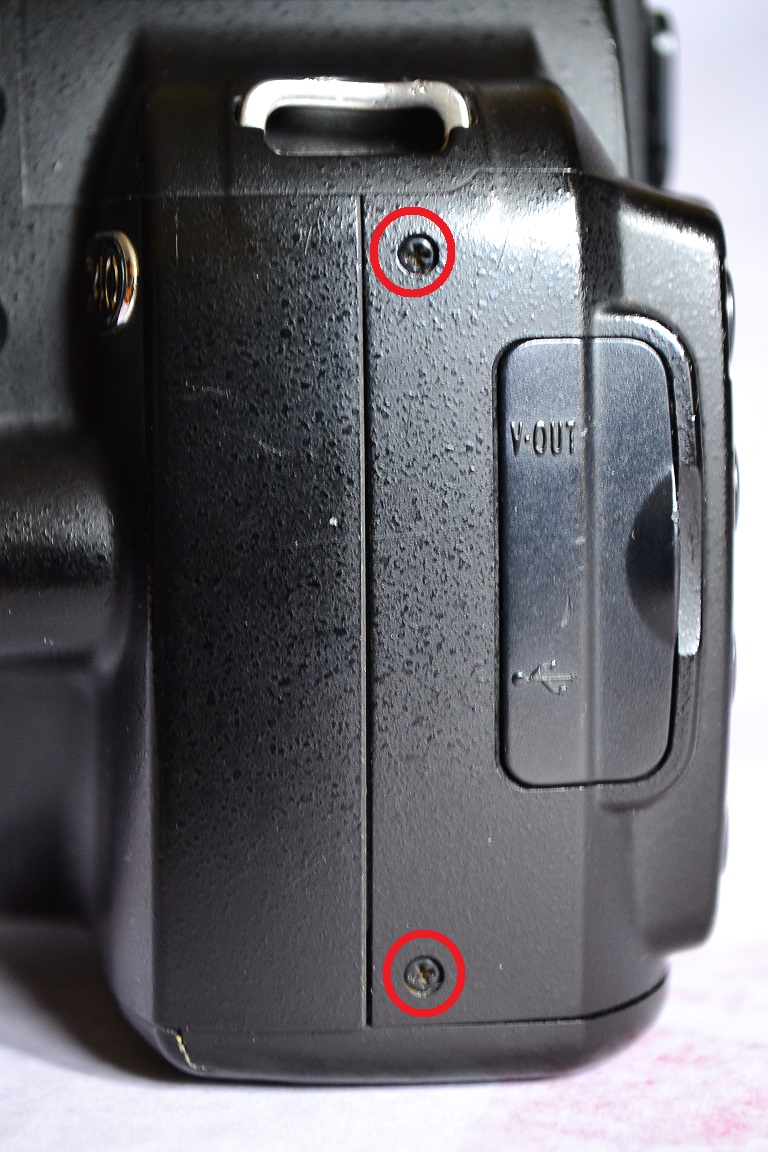

Video ve Usb bağlantı cephesindeki işaretli 2 adet vidayı söküyoruz.

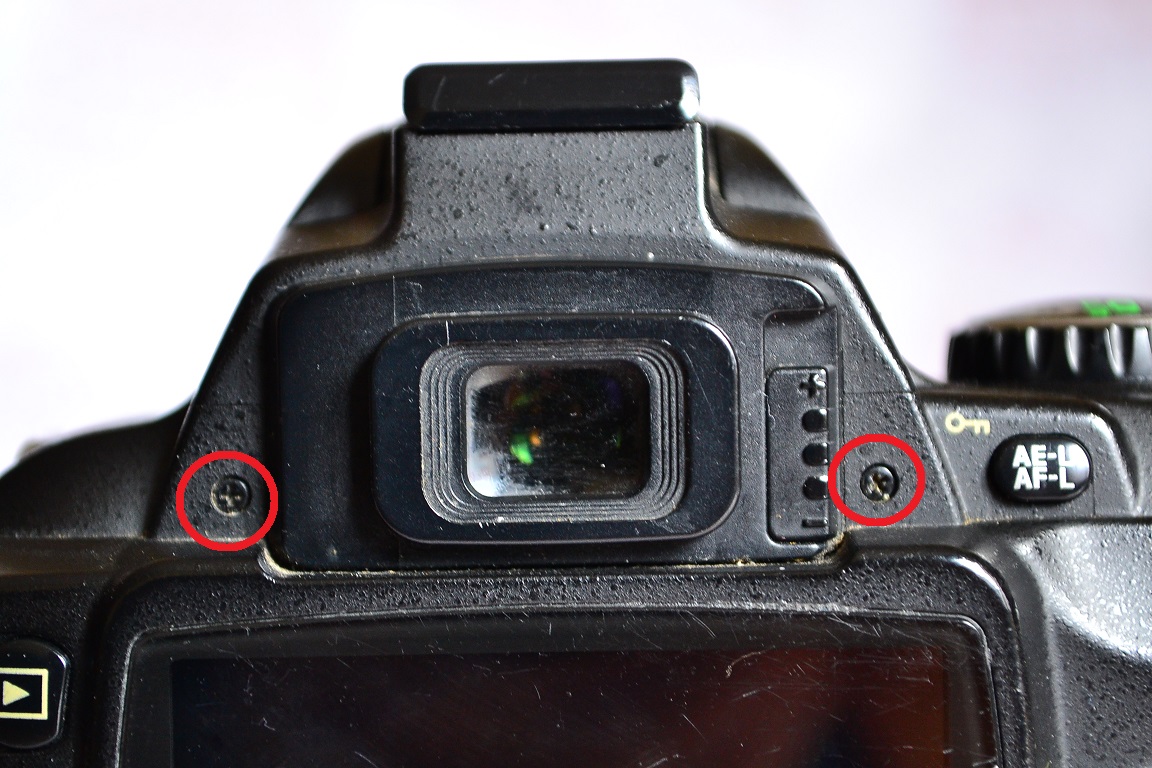

Vizör lastiğini kaldırıp işaretli 2 adet vidayı söküyoruz.

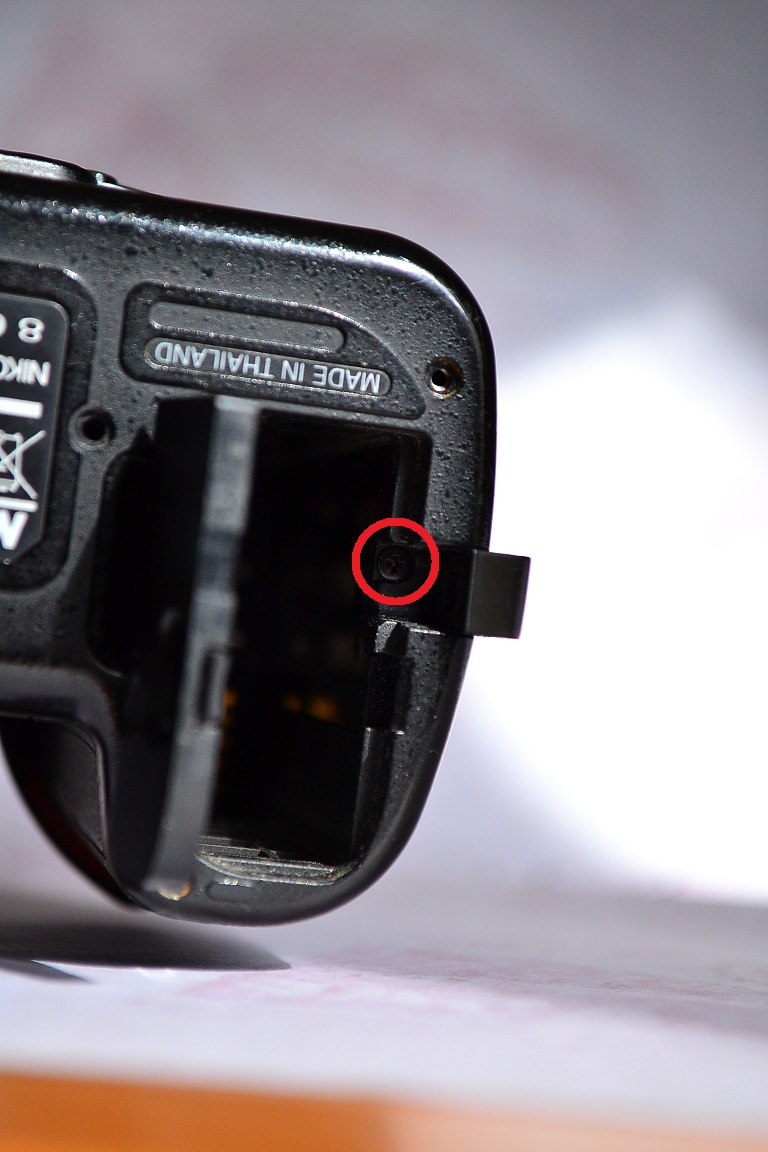

Batarya kapağı altına gizlenmiş bir adet vidayı söküyoruz.

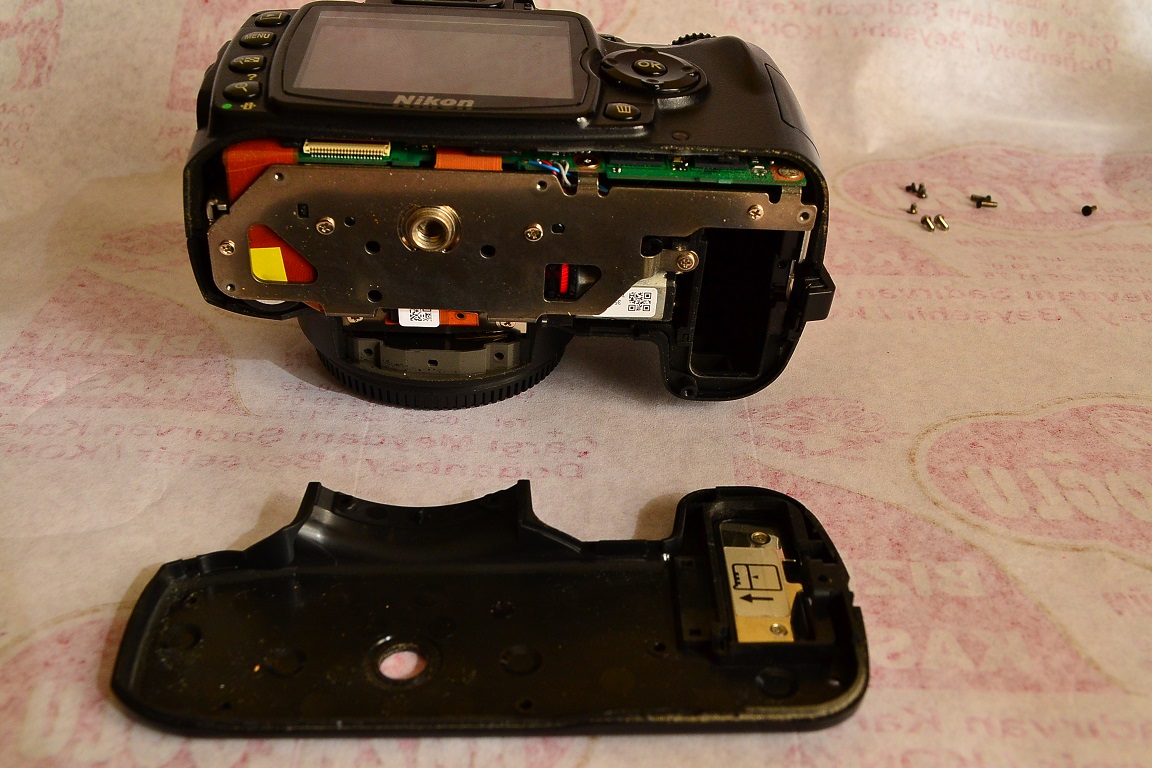

Taban kapağını nazikçe gövdeden ayırıyoruz.

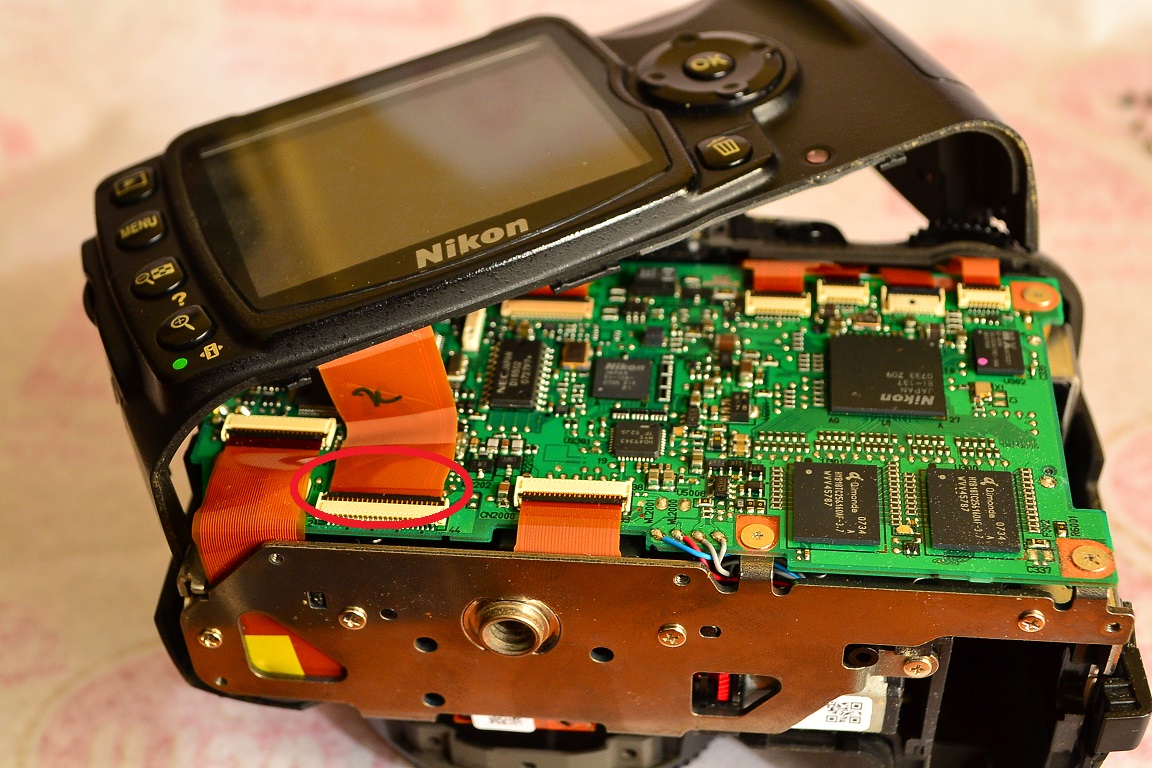

Lcd ekranın olduğu bloğu nazikçe kaldırıp işaretli 1 adet fleksi kabloyu pcb den söküyoruz ve bloğu gövdeden tamamen ayırıyoruz.

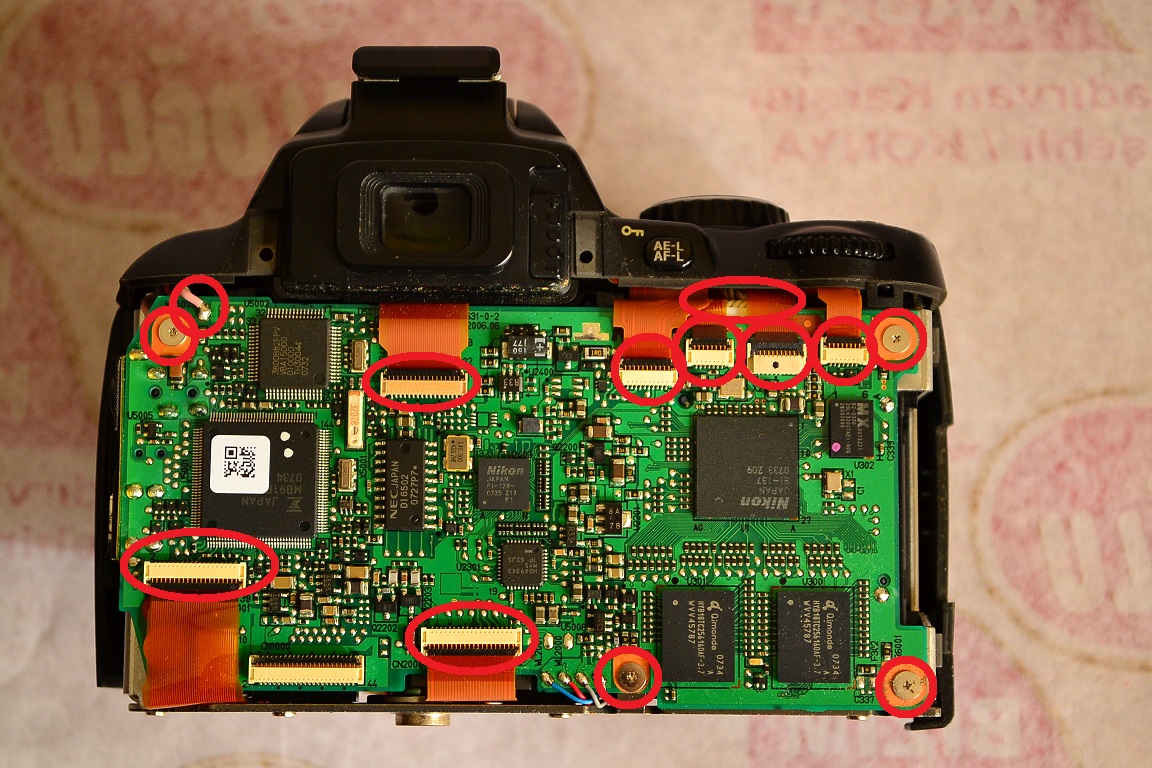

İşaretli 7 adet fleksi kabloyu, 4 adet vidayı, sol üstte işaretlenmiş bir adet kablonun lehimini, sağ üstte işaretlenmiş ve pcb nin altında kalan beyaz soketi söküyoruz.

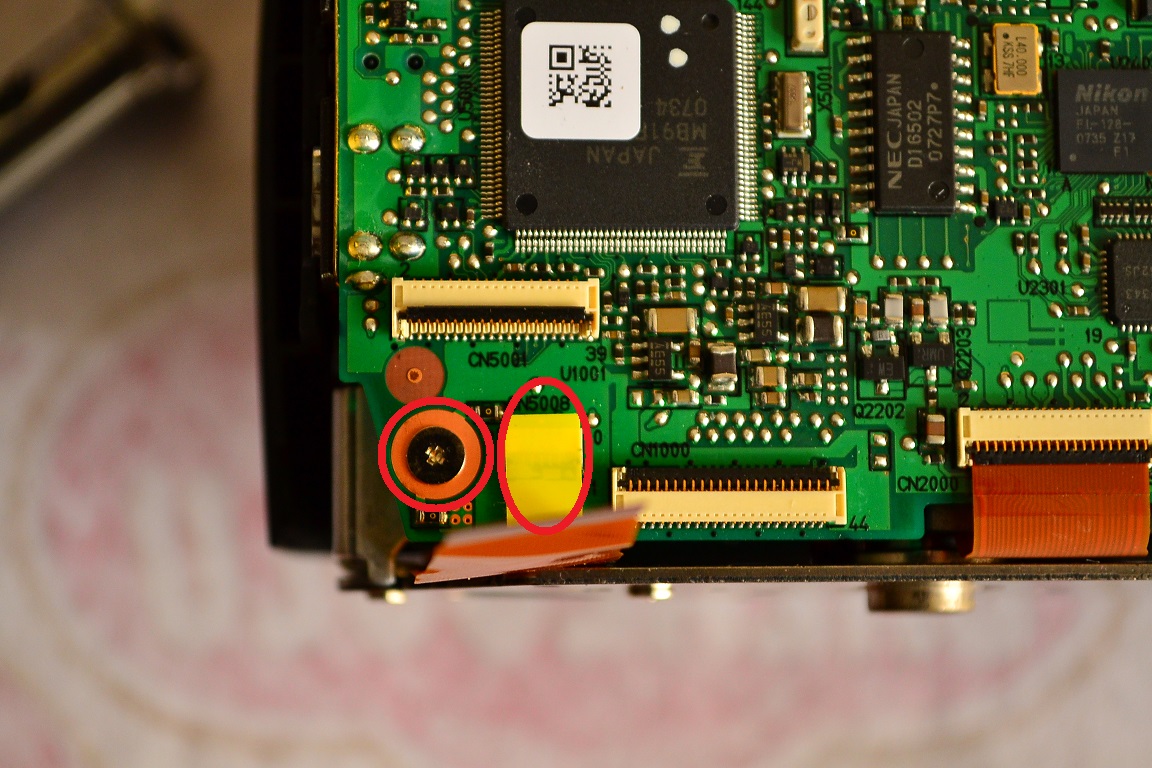

Bir üst adımda sol alttaki bir adet fleksi kabloyu söktüğümüzde ortaya çıkan bir adet vida ve bir adet fleksi kabloyu da bu adımda söküp pcb yi nazikçe gövdeden ayırıyoruz.

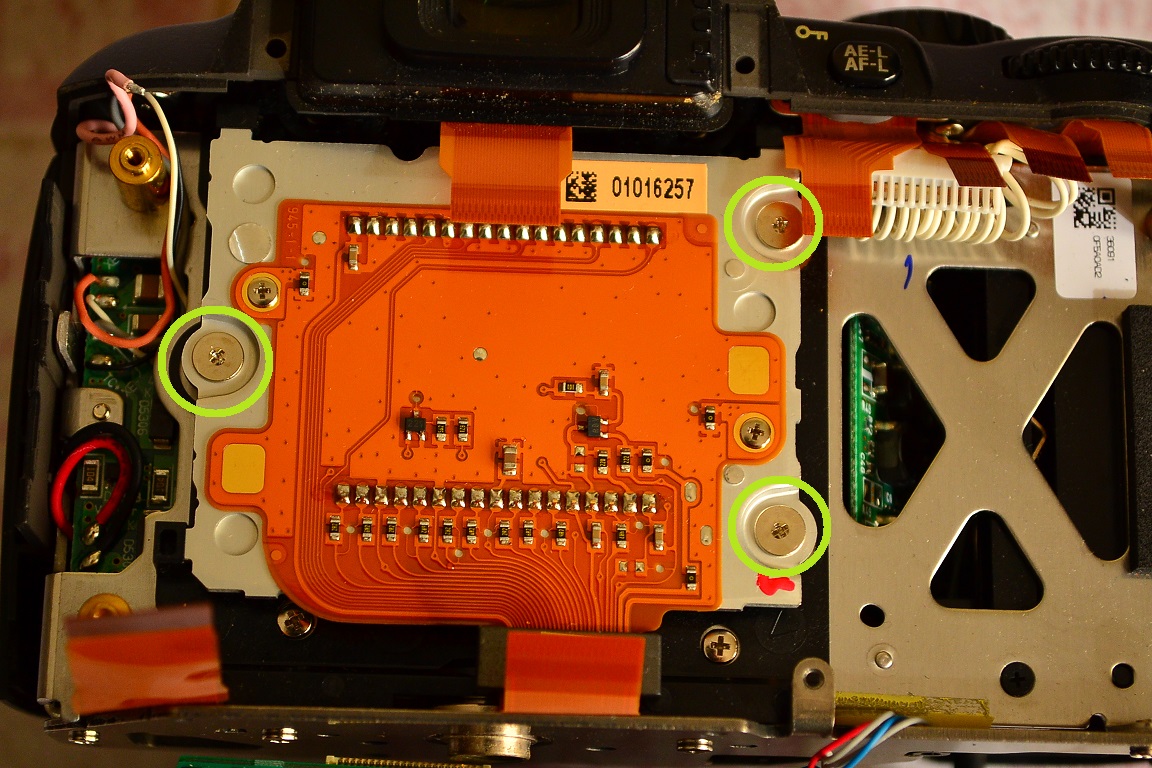

İşaretli 3 adet vidayı söküp sensör bloğunu gövdeden ayırıp temiz bir zemine koyuyoruz.

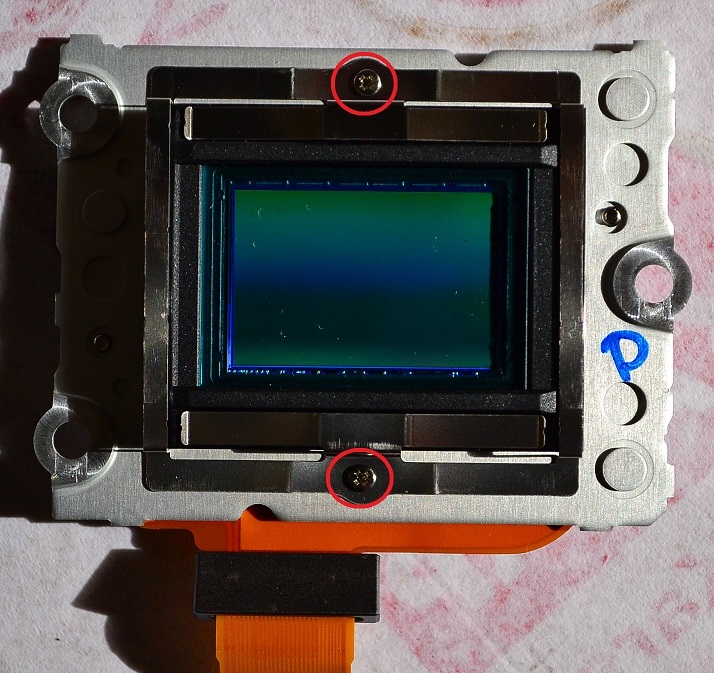

Sensör üzerindeki low-pass filtreyi tutan 2 adet vidayı söküp metal çerçeveyi ayırıyoruz.

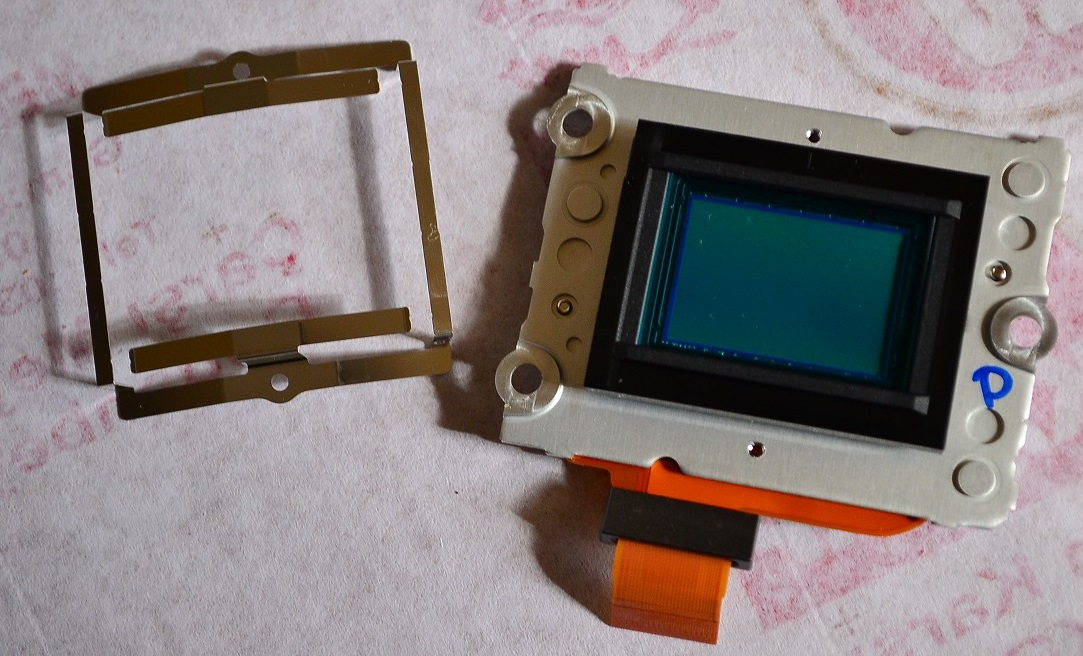

Siyah plastik çerçeveyi de sensör bloğundan ayırıyoruz.

Kızılötesi filtre takmadan önceki son durum.

Öncelikle takacağımız kızılötesi filtrenin sensöre bakacak kısmını sensör temizleme spatulası ve sensör temizleme sıvısı ile iyice temizliyoruz.

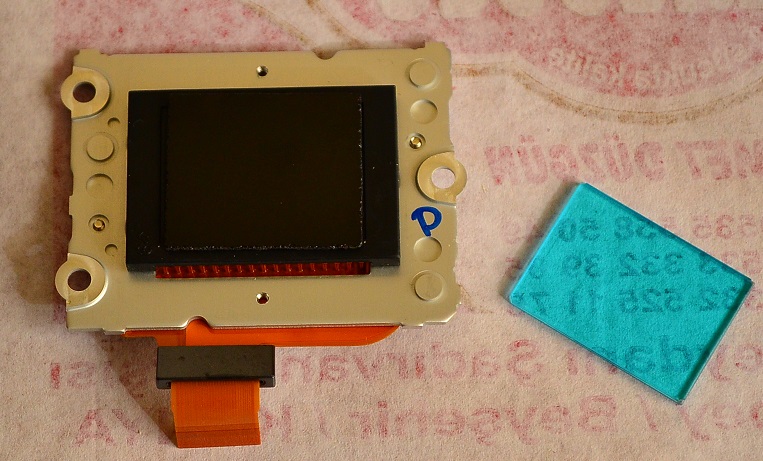

Low-Pass filtreyi söküyoruz ve yerine kızılötesi filtreyi montajlıyoruz.

Taktığımız filtrenin perdeye bakan kısmını da temizliyoruz. Ve fotoğraf makinemizi geri montajlıyoruz.

Sırada ise kızılötesi fotoğraf makinemizin doğru odaklama yapabilmesi için odaklama ayarı yapılması gerekir. Bu ayarın nasıl yapılabileceğini Kızılötesi Çevrilmiş Fotoğraf Makinelerinde Odaklama Kalibrasyonu isimli sayfada anlatılan şekilde yapabilirsiniz.
